今回はT型アッテネータのお話です。
前回（#076 EMI対策 ～抵抗減衰器（アッテネータ）～）は信号源出力から見た インピーダンスZOを式で表現するところまで説明した。
T型アッテネータは以下のような構成になり、信号源の出力インピーダンスと負荷インピーダンスをZOとし、さらに信号源出力から見たインピーダンスもZOに見えるようにR1とR2を決めるのじゃったな。
昇平博士、次は何を調べればいいの？
そうじゃな、電圧減衰率Kについて考えてみよう。
T型アッテネータの入力電圧は、信号源の出力電圧Vであり、負荷ZOにはVOが出力される。 このアッテネータ回路の信号源出力電圧Vを基準にしたときの負荷端電圧VOは、電圧減衰率とよぶことができ、式を展開するとIとIZOの電流減衰率に置き換えることができる。
さらに電圧減衰率×電流減衰率とすれば電力減衰率K2で表現することができるのじゃ。
Kがとる範囲は減衰率なので0<K<1となる。
次に希望する電圧減衰率KとZOだけでT型アッテネータの抵抗値R1とR2を求めてみよう。
以下手順に沿って、文字を使った四則演算じゃ。

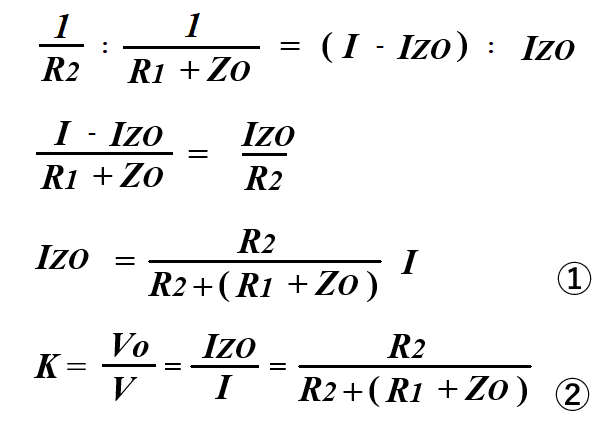

① R1、R2、ZO、IでIZOを表現するのじゃ。R2とR1+ZO各々に流れる電流の比でIZOを 求めることができる。
② KはIZO/Iで表現できるので①の結果を使ってKを表現するのじゃ。
昇平博士、以下のような式ができました。
よしよし、いい感じじゃ。

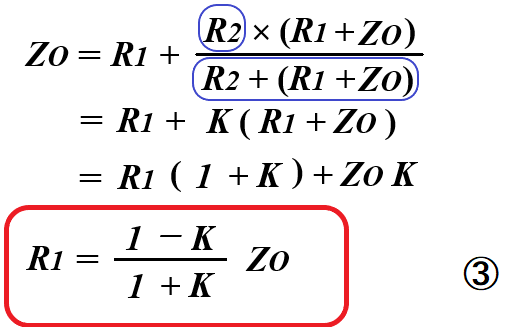

なみりん、前回の最後に示した信号源出力から見たインピーダンスZOの式を覚えておるかの？ Kを使ってZOの式を表現することでR1を求めてみるのじゃ。
はい、信号源出力から見たインピーダンスZOですね。
あらら！？展開していくうちにR1が求まったわ。

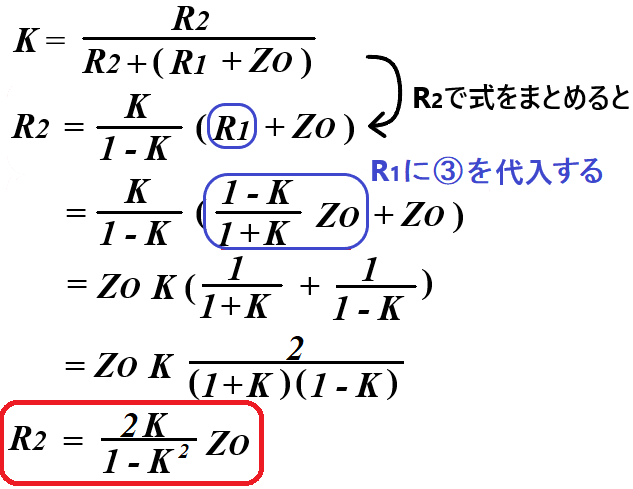

そのとおり、残りのR2は、②式から求めることができる。
以下のとおり、R2も文字式で表現できました。
なみりん、これで電圧減衰率KとインピーダンスZOだけでR1とR2を求めることができるようになったな。電力減衰率K2の場合は、平方根をとってKに戻すことで同じようにR1とR2を求めることができるぞ。
次回は、実際にT型アッテネータを組んでみよう。
