【参考】EMC関連情報
EMCにおける規格体系や規格の具体例、またEMCに関連するさまざまな略語を紹介します。
◆ 規格体系
◆ 代表的な国や地域における規格
◆ 国際規格の例
◆ EMC関連 略語リスト
規格体系

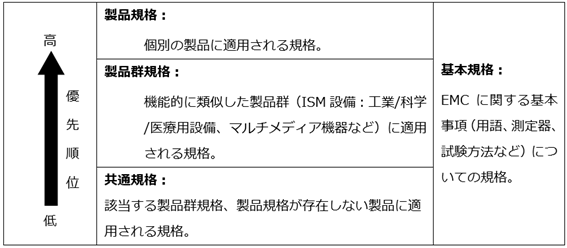

EMCの規格には下表のように4つの分類があります。
共通規格、製品群規格、製品規格では限度値や試験の対象となるもの固有の規定を定めています。基本規格ではそれら規格に共通して適用される規定を定めています。試験対象物にどの規格を用いるかは、優先順位が決まっています。
代表的な国や地域における規格

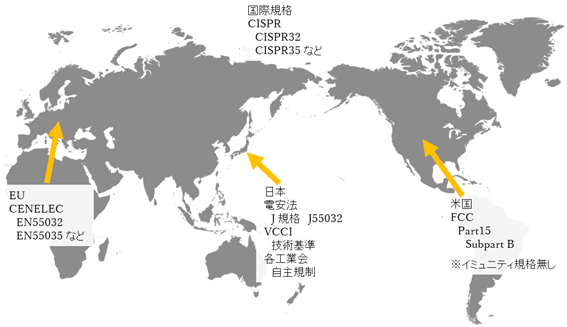

代表的な国や地域のEMC規格について、マルチメディア機器に関するものを下図にまとめました。
国際規格としてCISPRがあり、一般的に各国はこれを批准し、その国の事情に応じた修正（デビエーションとよばれる）を加えて自国の規格にしています。米国では独自の規格がありますが、CISPR準拠の評価結果も受け入れています。
また、イミュニティ規格はありませんが、誤動作による問題はPL法など別の枠組みで規制されています。
国際規格の例
国際規格の一例を下表にまとめました。
IECは電気及び電子技術分野の国際規格の作成を行う国際標準化機関です。
CISPRはIECの特別委員会で、無線障害を防ぐことを目的とし、測定方法や許容値の規格の統一を図っています。
| エミッション /イミュニティ |
基本規格 | CISPR16-1-1 | 測定用受信機 |
| CISPR16-1-2 | 補助装置 － 伝導妨害波 | ||
| CISPR16-1-3 | 補助装置 － 妨害波電力 | ||
| CISPR16-1-4 | 放射妨害波用アンテナと試験場 | ||
| エミッション | 基本規格 | CISPR16-2-1 | 伝導妨害波の測定法 |
| CISPR16-2-2 | 妨害波電力の測定法 | ||
| CISPR16-2-3 | 放射妨害波の測定法 | ||
| 共通規格 | IEC61000-6-3 | 住宅，商業及び軽工業環境におけるエミッション規格 | |
| IEC61000-6-4 | 工業環境におけるエミッション規格 | ||
| 製品群規格 | CISPR11 | ISM装置 | |
| CISPR14-1 | 家庭用電気機器、電動工具及び類似機器 | ||
| CISPR15 | 電気照明及び類似機器 | ||
| CISPR32 | マルチメディア機器 | ||
| イミュニティ | 基本規格 | IEC61000-4-1 | イミュニティ試験の概要 |
| IEC61000-4-2 | 静電気放電 | ||
| IEC61000-4-3 | 放射電磁界 | ||
| IEC61000-4-4 | ファストトランジェント・バースト | ||
| IEC61000-4-5 | サージ | ||
| IEC61000-4-6 | 放射電磁界に よって誘導された伝導妨害 | ||
| 共通規格 | IEC61000-6-1 | 住宅，商業及び軽工業環境におけるイミュニティ規格 | |
| IEC61000-6-2 | 工業環境におけるイミュニティ規格 | ||
| 製品群規格 | CISPR14-2 | 家庭用電気機器、電動工具及び類似機器 | |
| IEC61547 | 一般照明目的の機器 | ||
| CISPR35 | マルチメディア機器 |
EMC関連 略語リスト
EMCで用いられる略語について、その英文(一部仏文)での名称と、代表的な日本語訳を表にまとめてみました。ご参考にしていただければ幸いです。
略語 名称（英文／一部仏文） 名称（和文） AAN Asymmetric Artificial Network 不平衡疑似回路網 AE Auxiliary Equipment 周辺装置 AMN Artificial Mains Network 疑似電源回路網 CISPR Comite international Special des Perturbations Radioelectriques (仏文) 国際無線障害特別委員会 EMC Electromagnetic Compatibility 電磁的両立性 EMI Electromagnetic Interference 電磁妨害 EMS Electromagnetic Susceptibility 電磁感受性 ESD Electrostatic Discharge 静電気放電 EUT Equipment Under Test 供試装置 FAC Fully Anechoic Room 全無響電波暗室 FCC Federal Communications Commission （米国）連邦通信委員会 IEC International Electrotechnical Commission 国際電気標準会議 ISM Industrial, Scientific, Medical Equipment 工業/科学/医療用設備 ISN Impedance Stabilization Network インピーダンス安定化回路網 LISN Line Impedance Stabilization Network 疑似電源回路網 OATS Open Area Test Site オープンサイト PSU Power Supply Unit 電源ユニット SAC Semi Anechoic Camber 電波半無響室 VCCI Voluntary Control Council for Interference by Information Technology Equipment VCCI協会
