前回のブログでお話ししたパワーMOSFETのアバランシェ耐量試験の続きです。

前回、アバランシェエネルギーE_ASは





で求められることを示しました。

今回は適当なパラメータを持つMOSFETを例にして、計算を行います。アバランシェ電圧BV_DSS=600 V、電源電圧V_DD=300 Vとすると、L負荷の値L=100 µH、アバランシェ電流I_AS=20 Aの場合(ケース①)とL=400 µH、I_AS=10 Aの場合(ケース②)ではE_AS=40 mJとなり、同じになります。

さて、E_ASが同じになる条件であれば両者を比較しても良いのでしょうか。

ここで、チップの接合温度T_jを考えます。当然、アバランシェ期間中でもチップの最大接合温度T_jmaxを超えることは許されません。ここではT_jmax=150 ℃、ケース温度T_c=25 ℃とします。

アバランシェ期間の時間t_AVは





であったため、ケース①でt_AV=6.67 µs、ケース②でt_AV=13.3 µsになります。

実際のデバイスのジャンクション-ケース間の過渡熱抵抗Z_th(t)は複雑な形状で、このままでは手計算は難しいです。今回、Z_th(t)は図1であると仮定しますが、今回のケースではアバランシェ期間は数十µsオーダーまでです。この範囲内では両対数グラフ上で傾きが1/2の直線に重なるため、この直線に近似します。つまり、





で近似できると仮定します。ここではa=10 KW^-1s^-1/2とします。



図 1 デバイスの過渡熱抵抗



では準備が整ったため、T_jを求めてみましょう。アバランシェ期間中はBV_DSSでクランプされるため電圧が一定で、電流は線形に減少します。したがって、アバランシェ期間中の損失は時間とともに線形に減少し、図2に示す直角三角形になります。

詳細は省略しますが、損失の時間変化がこのような形状で、過渡熱抵抗が図1のように近似できる場合、パルスの半分の時点で温度が最大になり、そのときの温度変化は損失が一定である場合の2/3になります。



図 2 アバランシェ動作時の損失と時間の関係



したがって

ケース①





ケース②





となります。

ケース①ではT_jが150 ℃を超えていますが、ケース②では150 ℃を下回っています。
図3にT_jと時間のグラフを示します。

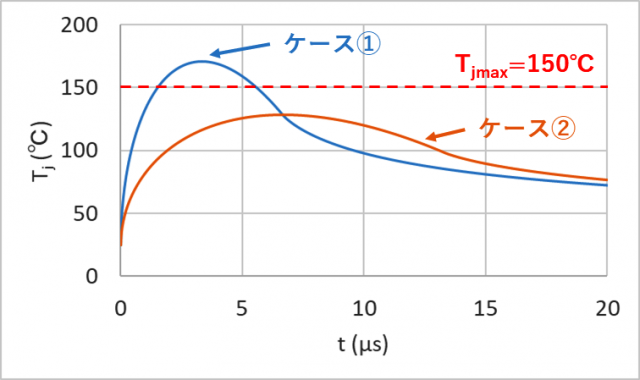

図 3  T_jと時間のグラフ



このようにたとえ同じエネルギーであったとしても、L負荷の値や過渡熱抵抗によって許容される値は異なりますので、注意が必要です。

また、デバイス選定の際に、異なる条件で測定されたデバイスを比較しても、あまり意味はありません。データシート値のみを参考にするだけではなく、できるだけ実動作に近い環境で実測することをお勧めします。

当社には、パワーデバイスの特殊な試験環境と、特殊な試験に対応できるエンジニアがいますので、アバランシェ耐量試験をはじめとする各種パワーデバイスの評価を必要とされる場合は、是非ご相談ください。
